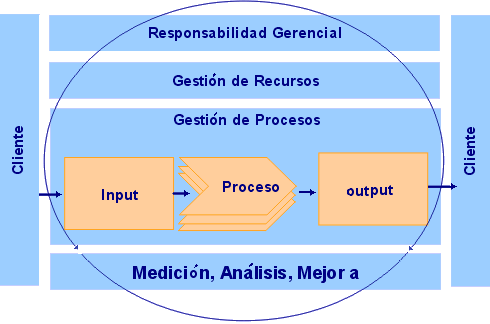

Un Diagrama de Flujo es una representación pictórica de los pasos en un proceso, útil para determinar cómo funciona realmente el proceso para producir un resultado. El resultado puede ser un producto, un servicio, información o una combinación de los tres. Al examinar cómo los diferentes pasos en un proceso se relacionan entre sí, se puede descubrir con frecuencia las fuentes de problemas potenciales. Los Diagramas de Flujo se pueden aplicar a cualquier aspecto del proceso desde el flujo de materiales hasta los pasos para hacer la venta u ofrecer un producto. Los Diagramas de Flujo detallados describen la mayoría de los pasos en un proceso. Con frecuencia este nivel de detalle no es necesario, pero cuando se necesita, el equipo completo normalmente desarrollará una versión de arriba hacia abajo; luego grupos de trabajo más pequeños pueden agregar niveles de detalle según sea necesario durante el proyecto.

Un Diagrama de Afinidad es una forma de organizar la información reunida en sesiones de Lluvia de Ideas. Esta diseñado para reunir hechos, opiniones e ideas sobre áreas que se encuentran en un estado de desorganización. El Diagrama de Afinidad ayuda a agrupar aquellos elementos que están relacionados de forma natural. Como resultado, cada grupo se une alrededor de un tema o concepto clave. El uso de un Diagrama de Afinidad es un proceso
creativo que produce consenso por medio de la clasificación que hace el equipo
en vez de una discusión. El Diagrama fue creado por Kawakita Jiro y también es conocido como el método KJ

Un Checklist para la Reunión de Datos ofrece un acercamiento para reunir datos para poder cumplir con una necesidad específica. Un Checklist para la Reunión de Datos es una herramienta que nos ayuda a determinar cómo estamos progresando en nuestro proceso de reunión de datos.

La definición de un problema es considerada universalmente como el paso inicial de cualquier actividad para solucionar problemas o mejorar continuamente. Si un problema puede definirse claramente y con suficientes detalles, las causas y las soluciones empiezan a ser evidentes. Un checklist puede ser una herramienta útil para ayudar a definir un problema y organizar las ideas.

El Análisis del Campo de Fuerzas es una herramienta que es utilizada para ayudar a facilitar el cambio. El Análisis del Campo de Fuerzas ve el cambio como fuerzas diferentes que compiten entre sí. Existen dos fuerzas con las que trabajaremos aquí. Las Fuezas Impulsoras (Driving Forces), las cuales facilitan el cambio y las Fuerzas Restringentes (Restraining Forces), las cuales evitan que el cambio ocurra. Esta herramienta se enfoca en la identificación de estas fuerzas y en relacionarlas con el cambio potencial.

Un Diagrama de Interrelaciones presenta las relaciones entre factores/ problemas. Toma la idea principal o problema y presenta la conexión entre los ítems relacionados. Al utilizarlo se demuestra que cada ítem puede ser conectado con más de un ítem diferente a la vez. Permite el pensamiento multi-direccional.

Un diagrama de Causa y Efecto es la representación de varios elementos (causas) de un sistema que pueden contribuir a un problema (efecto). Fue desarrollado en 1943 por el Profesor Kaoru Ishikawa en Tokio. Algunas veces es denominado Diagrama Ishikawa o Diagrama Espina de Pescado por su parecido con el esqueleto de un pescado. Es una herramienta efectiva para estudiar procesos y situaciones, y para desarrollar un plan de recolección de datos.

Una Gráfica de Radar, también conocida como un Diagrama de Araña, es una herramienta muy útil para mostrar visualmente los gaps entre el estado actual y el estado ideal.

La Gráfica de Comportamiento se utiliza para estudiar los datos de procesos en cuanto Tendencias o patrones a lo largo del tiempo.

· Al registrar los puntos de datos en el orden en el cual ocurren, las Gráficas de Comportamiento ofrecen información visual de los cambios en el proceso. Estos puntos de datos pueden o no revelar una tendencia o patrón en el proceso.

· La Media del proceso es calculada y exhibida como una línea horizontal sólida en la Gráfica. En una Gráfica de Comportamiento, se esperaría que los puntos de datos variaran aleatoriamente hacia abajo y arriba de la Línea Media.

Una Hoja de Revisión es una herramienta para recolectar y registrar datos. Las Hojas de Revisión son diseñadas y utilizadas para responder la pregunta “¿Con qué frecuencia ocurren ciertos eventos?” Una Hoja de Revisión efectiva depende de que se conozca: (1) ¿Por qué se están reuniendo los datos?; (2) ¿Qué datos se van a reunir?; (3) ¿Cómo se utilizarán los datos?; (4) ¿Qué se quiere aprender de los datos?; (5) ¿Quién reunirá los datos?; y (6) ¿Dónde y cuándo se reunirán los datos?.

A principios del siglo XX, Vilfredo Pareto (1848-1923), un economista italiano, realizó un estudio sobre la riqueza y la pobreza. Descubrió que el 20% de las personas controlaba el 80% de la riqueza en Italia. Pareto observó muchas otras distribuciones similares en su estudio. A principios de los años 50, el Dr. Joseph Juran descubrió la evidencia para la regla de “80-20” en una gran variedad de situaciones. En particular, el fenómeno parecía existir sin excepción en problemas relacionados con la calidad. Una expresión común de la regla 80/20 es que “el ochenta por ciento de nuestro negocio proviene del 20% de nuestros clientes.”
Por lo tanto, el Análisis de Pareto es una técnica que separa los “pocos vitales” de los “muchos triviales”. Una Gráfica Pareto es utilizada para separar gráficamente los aspectos significativos de un problema desde los triviales de manera que un equipo sepa dónde dirigir sus esfuerzos para mejorar. Reducir los problemas más significativos (las barras más largas en una Gráfica Pareto) servirá más para una mejora general que reducir los más pequeños. Con frecuencia, un aspecto tendrá el 80% de los problemas. En el resto de los casos, entre 2 y 3 aspectos serán responsables por el 80% de los problemas.

El Análisis Costo/Beneficio es el proceso de representar a los costos y a los beneficios correspondientes a una actividad determinada, expresados en unidades monetarias. Al utilizarlo, podemos estimar el impacto financiero acumulado de lo que queremos lograr.

Una herramienta de análisis que dibuja pares relacionados de variables para presentar un patrón de relación o de correlación. Cada conjunto de datos representa un factor diferente que puede ser cuantificado. Un conjunto de datos es dibujado en un eje horizontal (eje x) y el otro conjunto de datos se dibuja en el eje vertical (eje y). El resultado es un número de puntos que pueden ser analizados para determinar si existe una relación significativa ( también conocida como “correlación”) entre los dos conjuntos de datos.

Una gráfica de la distribución de un conjunto de medidas. Un Histograma es un tipo especial de gráfica de barras que despliega la variabilidad dentro de un proceso. Un Histograma toma datos variables (tales como alturas, pesos, densidades, tiempo, temperaturas, etc.) y despliega su distribución. Los patrones inusuales o sospechosos pueden indicar que un proceso necesita investigación para determinar su grado de estabilidad.
