En este capítulo se tratan aquellos temas que le permitirán al usuario alcanzar una mayor familiaridad con la hoja de cálculo, en lo que se refiere a facilidades de selección de información evitando errores de digitación, se presenta además la forma de colocar alarmas (formatos de colores) que ayudan al usuario a identificar determinadas condiciones mediante formatos especiales a la información
Es bastante útil, poder aplicar formato a la información, que permanecen estáticos hasta que se cumpla una determinada condición de la información. A esto se le denomina detectar un valor. En ocasiones a estas tablas se les denomina tablas semáforo, ya que se usan por lo general para llamar la atención sobre determinada situación de un negocio.
Por ejemplo visualizar entre una serie grande de valores, aquellos que cumplen con una condición determinada; tal el caso si se desea saber de una serie de números de rifas, cuales están en el rango 0-2000, como se aprecia en la Figura 18
Figura 18 Aplicación de formatos condicionales |
Aplicar un formato condicional, es similar a cuando a una celda se le va a aplicar un color, un borde o determinado tipo de letra, lo adicional en este caso es que se debe indicar una condición específica la cual el Excel evaluará y ante una condición de Verdadero o Falso, aplica el formato que se le indique.
Las ventanas donde se definen las condiciones se presentan en la Figura 19 y en la Figura 20
Figura 19 Diseño de Formato Condicional con valor de celda |
Figura 20 Diseño de Formato Condicional con Fórmula |
Para un mejor entendimiento de cómo aplicar el formato, se realizará un ejemplo:
· Prepare una hoja de cálculo con la información adjunta, donde se relacionan registros con nombre y edad, ver Figura 21
|
Figura 21 Información para el ejemplo de formatos condicionales |
· Se diseñará un formato condicional a efectos de resaltar las celdas de edad, con valores mayores a 50. Para ello ubique el Mouse sobre la celda b2, donde se indican las condiciones y luego se copia el formato al resto de celdas

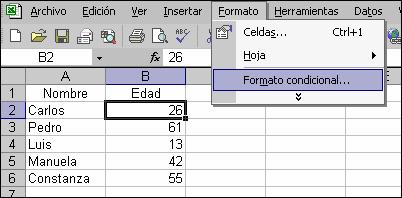

· Una vez se ubique sobre la celda, va la menú de herramientas y selecciona formato, tal como se aprecia en la Figura 22
Figura 22 Proceso de diseño de formatos condicionales |

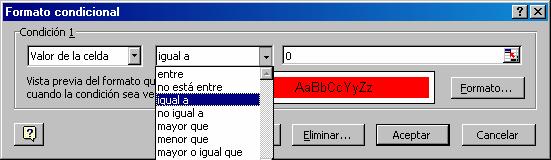

· Una vez se selecciona Formato condicional aparece la ventana de las condiciones (Figura 23)

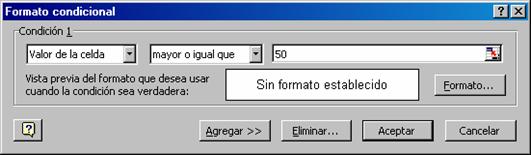

Figura 23 Ventana de Condiciones para el formato condicional |
· Se presenta dos opciones, valor y fórmula. Se indicarán con este ejemplo las dos opciones:

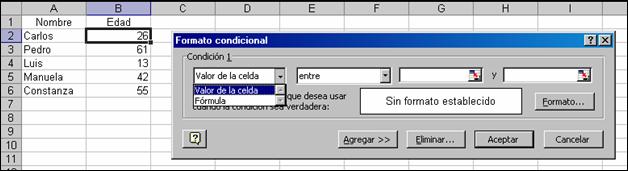

Al seleccionar valor, Excel evaluará como su nombre lo indica el valor que hay en la celda; y facilita opciones como entre, igual, mayor que, menor que, etc. (Figura 24)
Figura 24 Aplicación de Formato con la opción de valor de celda |

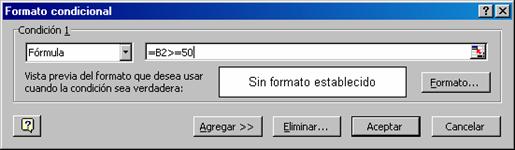

AL seleccionar fórmula, se le indica a Excel una fórmula determinada (Figura 25)
Figura 25 Aplicación de Formato con la opción de fórmula |

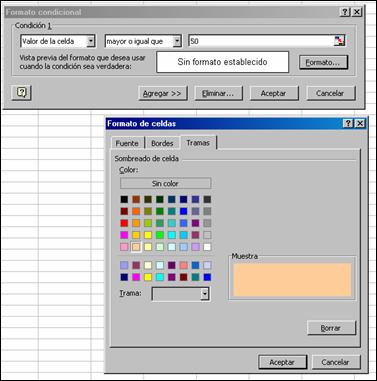

· Continuemos con la opción de valor. Luego de indicar la condición, se hace clic sobre la pestaña formato, y aparece lo que se aprecia en la Figura 26
Figura 26 Definición del Formato |
Como se aprecia en la Figura 26, se puede dar un formato a la letra o colocar un borde o un fondo a la celda. Seleccionemos para este caso un color para el fondo (si el lector desea, puede dar los otros dos formatos adicionales). Al hacer esto de hace clic sobre aceptar

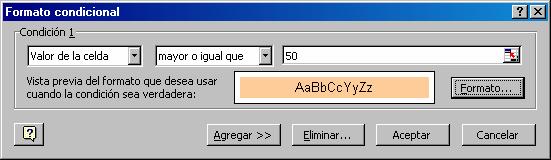

· En este momento Excel muestra como quedará la celda (Figura 27)
Figura 27 Estado final de la definición del formato condicional |

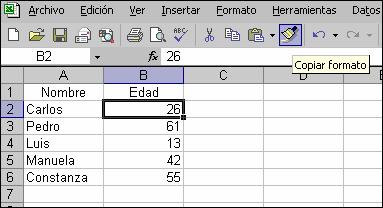

. Se hace clic en aceptar, y debe procederse ha copiar el formato en las otras celdas (Figura 28)
Figura 28 Copiado del Formato Condicional |
. Una vez copiado el formato, la información quedará entonces como se presenta en la Figura 29
|
Figura 29 Estado Final de la información con formatos condicionales |

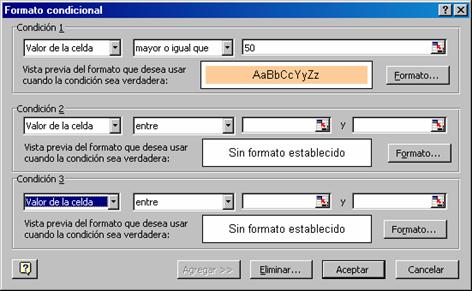

La opción de formato condicional permite colocar tres condiciones a una celda, tal como se aprecia en Figura 30
Figura 30 Gama de posibilidades de un formato condicional |
Dichas condiciones se pueden cambiar, simplemente entrando a cada una. Igualmente se pueden eliminar, para ello hace clic sobre la pestaña eliminar y aparece lo que se indica en la Figura 31
|
Figura 31 Eliminación de condiciones de formatos condicionales |
· En este punto simplemente se hace un chequeo sobre lo que se desea eliminar.
En el desarrollo cotidiano de actividades, es común encontrar dependencia entre las actividades, es decir, que para poder continuar con una actividad se debe tener culminada alguna anterior.
Diseñe una hoja de cálculo, con formatos condicionales, que indique mediante colores rojo (para)-verde (sigue), la secuencia de cumplimiento del cambio de la llanta de un carro. Recuerde igualmente que no pueden tenerse cumplimientos parciales, ya que en esta actividad si es totalmente necesario que estén cumplidas las actividades anteriores al suceso de la cadena del proceso.
Poder elegir datos o controlar la información de entrada al modelo de datos que se este creando, en una hoja de cálculo, es de gran utilidad y Excel provee ese mecanismo.
La validación de datos es tan rígida o flexible como el usuario la plantee. Puede especificarse el tipo de datos permitidos como se presenta en la Figura 32.
Figura 32 Datos permitidos para validación |
Normalmente todas las celdas de Excel presentan la validación de cualquier valor dependiendo de los criterios requeridos o reglas de validación, que el usuario le asigne. Las reglas que se crean pueden ser de estricta validación o de simple advertencia. Si la regla es obligatoria, Excel rechazará la entrada y obliga al usuario a dar la información correcta (Figura 33)
Figura 33 Resultados de Rechazo a la validación de un dato |
Si la regla es de advertencia, Excel mostrará un cuadro de dialogo (con un mensaje predeterminado optativo que el usuario puede indicar previamente) y dará al usuario la oportunidad de rehacer la entrada (Figura 34)
Figura 34 Mensaje de Advertencia o de Información |
Veamos con varios ejemplos la aplicación de la validación de datos
Se desea crear una aplicación para digitar información de personas con la edad correspondiente, y para evitar errores se planteará una regla de validación, que permita solamente números positivos con un rango 10-60 años.Se debe empezar por digitar los nombres, tal como se indica en la Figura 35 Figura 35 Modelamiento del ejemplo para validar información |
|
Para modelar la regla de validación, debe seleccionarse la celda donde la información se digitará y posteriormente dicha regla se copia a las celdas donde se requiera. Ubíquese entonces en la celda B2; y una vez allí haga clic en la barra de herramientas sobre Datos y aparece lo que se presenta en la siguiente figura
Figura 36 Elaboración de la regla de validación |

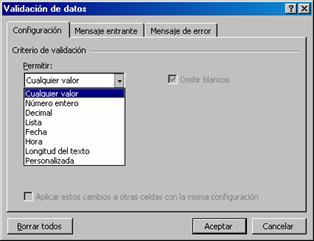

Al hacer clic sobre validación, aparece una ventana como la indicada en la Figura 37
SI usted activa el combo de selección, puede apreciar lo que la regla de validación permitirá evaluar
Figura 37 Opciones de validación |
Para el ejemplo que se viene tratando debe indicarse que se permiten números enteros positivos entre 10 y 60 años. Para ello debe indicarse esto en la opción de número entero, y aparece entonces la ventana indicada en la Figura 38
|
Figura 38 Opciones para validar números enteros |
· Al activar el combo de selección de Datos aparecen varias opciones a saber | · Como debemos dar un rango, se indica entonces un valor mínimo (10) y uno máximo (60) |
La opción de validación, permite colocar un mensaje entrante y uno errores, esto a efectos de hacer más amena la pantalla de Excel al momento de digitar la información y así mismo de tener un modelo de datos auto contenido
· Para generar la venta de mensaje entrante, haga clic sobre dicha pestaña, y colocar un titulo a la ventana como al contenido interno, tal como se aprecia en la Figura 39
Figura 39 Opciones de Ventana para datos de entrada |

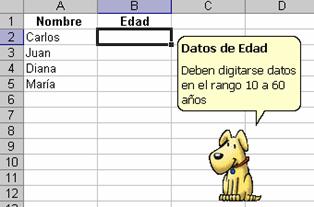

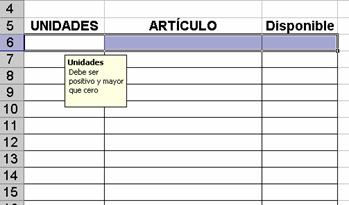

El efecto de esto es que al ubicarse en la celda para digitar la información aparece algo como lo que se indica en la siguiente figura Figura 40 Efectos de la Venta de entrada de datos |
De igual forma se diseña la venta de errores, donde adicionalmente se define la regla de validación como obligatoria o de información. Al hacer clic sobre dicha ventana, aparece algo similar a la de entrada de datos Figura 41

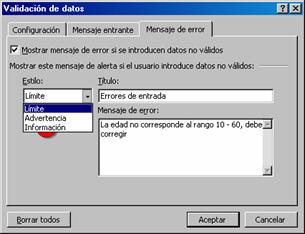

Como se aprecia en la Figura 41, en el combo de selección
para el estilo, aparecen 3 opciones:
· Límite, esto hace que la regla sea de obligatorio cumplimiento y no permite introducir el dato · Advertencia e información, permiten digitar el dato y es decisión del usuario si los deja o no El tipo de mensaje que se presenta en estos casos, se indicó en la Figura 34
|
||
Figura 41 Venta de mensajes de error |
Una vez se ha definido la regla de validación, se da aceptar. Y debe copiarse a las otras celdas que se requiera, con la opción de Copiar-Pegado especial – Validación, tal como se presenta en la Figura 42
Figura 42 Copia de reglas de validación |
Otra de las opciones que proporciona la opción de validación de datos, es la de poder seleccionar datos de una lista, y así no tener la necesidad de digitar. Esto es útil por ejemplo, cuando se requiere tipear nombre de empresas lo que puede conducir a errores de digitación.
Para entender el concepto, asumamos que se requiere asignar diferentes destinos a los empleados de una compañía a efectos de que estos realicen visitas de mercadeo a dichas ciudades, se digitará entonces una única vez la lista de ciudades y al momento de la validación solo será necesario escoger.

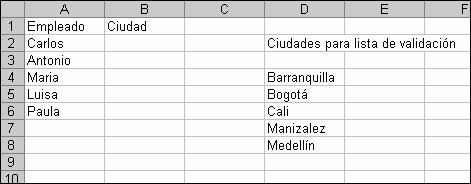

Detalle entonces la Figura 43
Figura 43 Datos para el validar listas |
Se aprecia entonces que en una zona de la hoja se relacionan diferentes ciudades, ahora entonces en la celda B2, se realizará la regla de validación. Para ello se procede de igual forma que en e ejemplo 1 (Ítem 3.2.1), hasta el punto de llegar al combo de PERMITIR (para criterios de validación). (Figura 44) |
|
Figura 44 Validar listas |
Debe entonces en la pestaña de origen, señalar con el Mouse, el rango de celdas, donde se digitaron las ciudades, tal como se indica en la Figura 45
|
|
Figura 45 Selección del rango para listas |
En esta opción no es necesario generar ventana para mensaje entrante y mensaje de error, debido a que acá no se digita nada, sino que se seleccionan valores, al dar aceptar, puede probarse entonces la regla de validación |

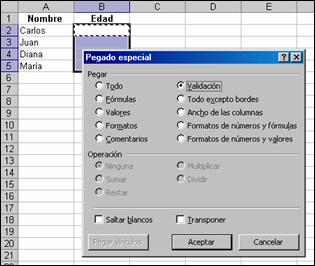

Al igual que el ejemplo anterior, se copia la opción de validación en las celdas donde es requerido, tal como se indicó en la Figura 42
Para unificar los conceptos de validación de datos y formatos condicionales, se presenta el siguiente ejemplo
Vamos a programar en este ejercicio la facturación de una empresa; la idea es hacer una facturación muy simple, pero de forma que el usuario pueda fácilmente adaptarla y complementarla a una empresa real
|
|
· La forma de insertar hojas de cálculo en un libro es
simple. Vaya a insertar (En la barra Menú) - |
|
|
|
· Haga una nueva hoja de cálculo. De entrada en nuestro libro de cálculo necesitamos 5 hojas de cálculo | Y allí va al submenú Hoja de cálculo |
|
|
· Aplicando el procedimiento anterior, el libro de cálculo
para nuestro ejercicio debe quedar con 5 hojas de cálculo
|
· La Barra indicadora de hojas de cálculo, presenta un menú para cambiar los nombre, copiar o eliminar hojas, este menú se obtiene parándose sobre una de las etiquetas o hojas de cálculo y presionado el botón derecho del Mouse |
El menú presentado aquí corresponde al Office XP, versiones anteriores del Excel presenta menos opciones, pero las básicas como insertar – eliminar –o copiar la tienen las versiones de Excel anteriores
Continuando con el ejercicio, se deben renombrar las 5 etiquetas u hojas de cálculo con los siguientes nombres:
· Facturación, Clientes, Artículos, Factura, Histórico
· Usted se ubica en una etiqueta, al
activar el menú (botón derecho del mouse), selecciona “cambiar nombre”
|
· Este quedará resaltado, usted solo debe
colocar el nuevo nombre y dar ENTER o RETURN
Aplicando lo anterior, la hoja que venimos trabajando debe quedar así:
|
· En el caso en que no se visualicen las 5 etiquetas en la línea inferior de la pantalla, siempre se puede ganar espacio al reducir el tamaño de la barra de desplazamiento horizontal, de la siguiente forma:
· Continuando con el ejercicio, en la hoja FACTURACIÓN, haga lo siguiente:
· En la hoja ARTÍCULOS, se digitarán los diferentes
productos del almacén, a efectos de luego implementar una validación de
datos en la FACTURACIÓN Recuerde que la práctica de validación de datos es útil para evitar errores de digitación, pues se elimina esta actividad y se cambia por selección. Esta hoja debe ser modificada cada vez que se provea un nuevo artículo.
|
· Digite entonces en ARTÍCULOS lo
siguiente:
|
· En la hoja CLIENTES, se digitarán los
diferentes compradores del almacén, a efectos de luego implementar una
validación de datos en la FACTURACIÓN
Esta hoja debe ser modificada cada vez que llegue un nuevo cliente. |
· La hoja FACTURACIÓN, servirá para recibir la solicitud
del cliente y establecer si se dispone de los solicitado o no,
posteriormente en FACTURA, se hace la liquidación respectiva.
Vamos a establecer las validaciones de datos tanto de clientes como de artículo. Primero la sección de Clientes: Para ello, debe hacerse una formulación entre la Hoja FACTURACIÓN y la Hoja Clientes. Dicha formulación únicamente consistirá en traer los datos de los clientes a la hoja FACTURACIÓN, enlazando la razón social y el NIT. Para ello, ubíquese en la celda U2, de la hoja FACTURACIÓN , y desarrolle la siguiente fórmula, debe adicionalmente copiarla hasta la U50. |

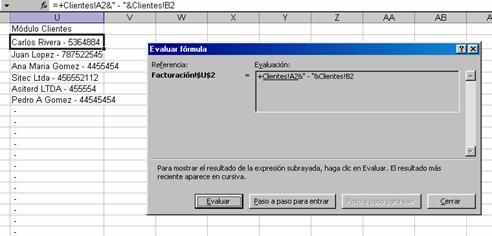

· Aquí se ha hecho una suma de caracteres mediante el apostrofe, Cuando se requiere unir dos celdas a nivel de texto, se hace una SUMA de textos mediante el operador &, con la siguiente estructura TEXTO1 & TEXTO2, todo lo que se quiera adicionar el la suma y que no este en celdas debe incluirse dentro de comillas, así por ejemplo:
El resultado es:
· Así es como en el ejemplo
que venimos trabajando se une la razón social y el Nit de los clientes · De igual, forma se fórmula la sección de artículos en la misma hoja FACTURACIÓN, y deber quedar de la siguiente forma:
|
· Procedemos entonces a establecer la
validación de datos:
· Primero se establecerán dos nombres de rangos en la hoja llamados LISTACLIENTES y LISTAARTICULOS. Para ellos ubíquese primero en la sección de ARTICULOS, seleccionado las celdas R2 a R50 Al seleccionar definir, aparece:
|
Una vez seleccionadas las celdas en la
Barra de Menú, se llega la opción de DEFINIR UN NOMBRE. Con esto las
celdas r2:r50, tendrán un nombre específico
|
Excel, sugiere un nombre que corresponde a
lo que aparece en la primer celda, pero coloquemos el nombre
LISTAARTICULOS, y se da ACEPTAR
Debe hacerse lo mismo con la lista de clientes, es decir colocar el nombre LISTACLIENTES al rango U2:U50: |
· Una vea definidos los rangos se definen las validaciones:
Primero la validación de Clientes
Debe ubicarse en la celda donde se indica el cliente, (F4), la idea es que usted no digite el nombre sino que lo seleccione, de la siguiente manera:
Como se hace esto?. Ya veremos:

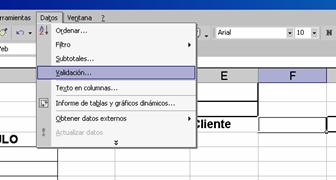

· Ubíquese en la celda F3 y seleccione del
menú DATOS, la opción VALIDACION
|
· Al activar VALIDACION, aparece algo como:
|
· Como los datos de los clientes se
encuentran en una lista, se selecciona en Permitir LISTA, y aparece lo
siguiente:
|
· En origen, se coloca el nombre del rango
que se ha definido:
|
· Se apreciará esto en la hoja de cálculo:
|

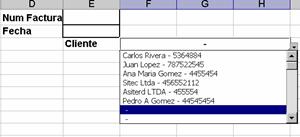

· La flecha, en la celda F3, se llama Combo
de Selección y al activarla con el Mouse, aparecerá:
|
· A efectos de ver mas amplio el nombre del cliente, se centrará este en las celdas de las columnas E-F-G, mediante el icono de alineación
Para ello, seleccione las celdas e3:g3
· Y active el botón de alineación entre
celdas

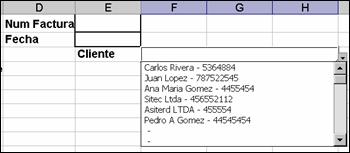

. Así entonces al seleccionar los clientes, aparecerá:
|
· De igual forme proceda con los artículos,
de forma que no sea necesario digitar, sino seleccionar:
|
Para la validación del número de factura, se le indicará al usuario que solo puede dar números positivos y enteros y mayores que cero:
|
|
|
Recuerde que siempre que encuentre una
fecha de combo, ejemplo:
Al activar la fecha hay mas opciones:
|
Aplicar validaciones a la celda Unidades (A6) y disponible (C6), para unidades solo se permiten valores positivos y mayores que cero. Para Disponible, se acepta solo Si o No, esta última es para que el vendedor al momento de llenar la solicitud, indique si se dispone o no del artículo

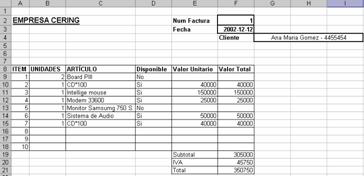

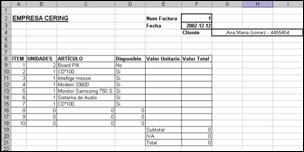

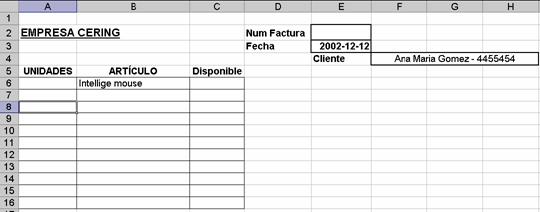

La hoja facturación en este momento esta así:
La validación de datos, del pedido del cliente, solo se hizo en a8-b8-c8. La validación debe copiarse hacia las celdas inferiores. Para nuestro ejemplo se hará hasta la fila 15.
Se seleccionan las celdas antes indicadas:
|
Se activa el menú EDICION-copiar
|

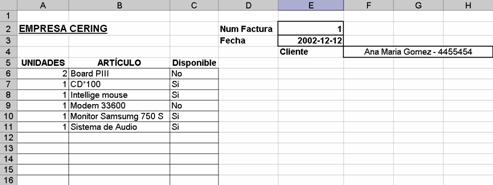

Ahora, llene entonces los siguientes datos en la hoja FACTURACION

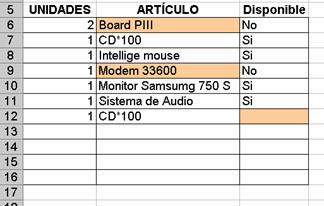

· Se agregará algo mas a la hoja facturación. Lo que se
denomina FORMATO CONDICIONAL Esto se refiere a un detalle visual de las
celdas, dependiendo de una condición específica, en este caso, se desea
que se destaque el artículo que el vendedor indique no dispone, y debe
destacarse la celda en un color que resalte. Así mismo, si se indicó un
artículo, pero el vendedor no indica su disponibilidad, esto también debe
destacarse. Ver la siguiente figura:
|
Veamos como se hace:
La primera opción es indicar en la Celda B6, que si la disponibilidad C6 es negativa, la celda B6 quede resaltada en un color.

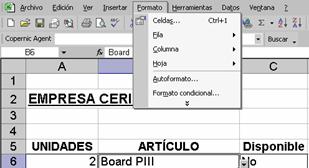

En el menú FORMATO, aparece la opción de FORMATO CONDICIONAL:

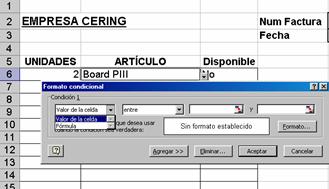

Al activar dicha opción, aparece el siguiente recuadro:
· En condición 1, aparece Valor de la Celda
ó Fórmula. En este caso es necesario indicar una fórmula para la evaluar
la condición si la celda B6 dice NO. Si esto se cumple se le indica un
formato:
|
· Al activar formato, aparece lo siguiente:
|
· Como se aprecia, es factible indicar un tipo de letra,
colocarle bordes a la celda o colocarle un color de fondo a la celda.
Indicamos en nuestro ejemplo que resalte la celda de amarillo:
Y se da aceptar Ahora debe procederse a copiar el formato hasta la fila 10, pero con copiado especial de FORMATO |

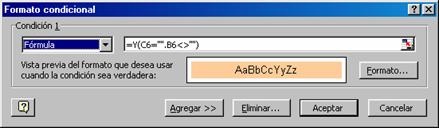

El segundo formato condicional, consiste en si no se ha indicado la disponibilidad de un artículo pedido por el cliente, esto se hace en la celda C6 y se copia hasta c19, la formulación en este caso es:
· El siguiente paso es construir la Factura En la hoja Factura, implemente el siguiente formato
|
· Formule un enlace entre las hojas
facturación y factura
|
· Para evitar que en la formulación se
generen ceros en las celdas donde no hubo pedido, configure el Excel de

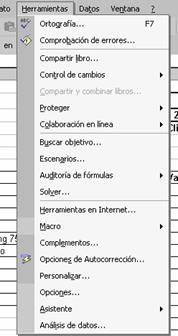

forma que los ceros no se vean, esto se hace en el menú
HERRAMIENTAS-OPCIONES
|

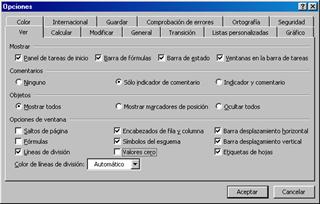

· Allí en la opción VER, se le
indica que no despliegue los ceros:
|
· Ahora mediante la función de búsqueda vertical, se indicará el valor unitario únicamente de los artículos que dispone el almacén y los cuales fueron verificados por el vendedor (columna disponibilidad).
Recuerde que en la hoja Artículos, se especifica el valor unitario de cada uno de los artículos. La función será entonces:
Esto luego de copiar en las celdas respectivas, y complementando con el cálculo del IVA y el total de la factura es:
Ahora en Histórico, haga un enlace entre la hoja factura y esta última, con la siguiente estructura:
· Copie la formulación las celdas que usted desee hacia abajo , y la primera celda conviértala a valor. Adicionalmente implemente un formato condicional, que permita desplegar la información de las filas, solo si en la celda de la columna A dice SI, de forma que se aprecie la hoja de la siguiente manera:
A efectos de afianzar los temas de Validación de datos y formatos condicionales, se presenta los siguientes talleres

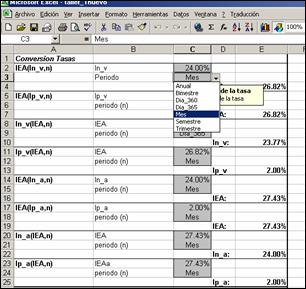

Elabore una hoja de cálculo que le permita calcular tasas de interés no importa su naturaleza, (efectiva, nominal, periódica, anticipadas o vencidas, su periodo de tiempo), según el siguiente cuadro:
Donde por ejemplo Ip_a(IEA,n), significa que se debe calcular la tasa periódica anticipada dada una tasa efectiva y el periodo solicitado
Los periodos a manejar son los que se especifican en el siguiente cuadro y se dan con las iniciales respectivas:
Debe desarrollar el taller con opciones de validación de datos para los periodos de pago y la forma de liquidación (Anticipado o vencido)

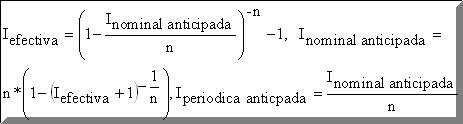

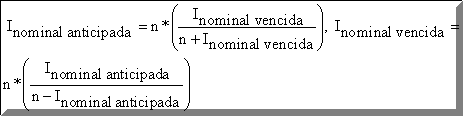

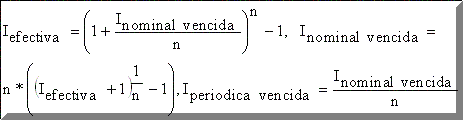

Recuerde las siguientes fórmulas:
n: Periodo,

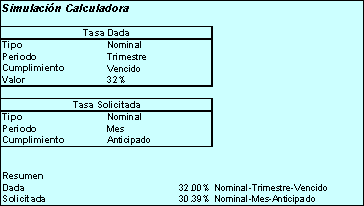

Taller Simulación Calculadora
Dada una tasa con su valor y características:
Tipo: Nominal – Efectiva o Periódica
Periodo de liquidación: Anual – Mes- Bimestre - Trimestre, etc
Forma de liquidación: Anticipada o vencida
Y unas condiciones especificadas para una tasa equivalente solicitada
Tipo: Nominal – Efectiva o Periódica
Periodo de liquidación: Anual – Mes- Bimestre - Trimestre, etc
Forma de liquidación: Anticipada o vencida
Debe generarse un resumen de la tasa solicitada y la tasa pedida., tal como lo presenta la siguiente figura
Desarrolle una tabla de amortización, con la siguiente información:
De forma que se pueda calcular la cuota de pago mediante la función financiera de Excel - PAGO(), la cual se explica a continuación:
Función Pago(): Calcula el pago de un préstamo basándose en pagos constantes y en una tasa de interés constante.
Sintaxis: PAGO(tasa;nper;va;vf;tipo)
· Tasa: Es el tipo de interés del préstamo.
· Nper: Es el número total de pagos del préstamo.
· Va: Es el valor actual o lo que vale ahora la cantidad total de una serie de pagos futuros, también se conoce como el principal.
· Vf: Es el valor futuro o un saldo en efectivo que desea lograr después de efectuar el último pago. Si el argumento vf se omite, se asume que el valor es 0 (es decir, el valor futuro de un préstamo es 0).
· Tipo: Es el número 0 (cero) e indica los pagos al final del periodo ó 1 e indica el vencimiento de los pagos al inicio del periodo.
Observaciones
· El pago devuelto por PAGO incluye el capital y el interés, pero no incluye impuestos, pagos en reserva ni los gastos que algunas veces se asocian con los préstamos.
· Mantenga uniformidad en el uso de las unidades con las que especifica los argumentos tasa y nper. Si realiza pagos mensuales de un préstamo de cuatro años con una tasa de interés anual del 12 por ciento, use 12%/12 para el argumento tasa y 4*12 para el argumento nper. Si efectúa pagos anuales del mismo préstamo, use 12 por ciento para el argumento tasa y 4 para el argumento nper.
Sugerencia
· Para encontrar la cantidad total que se pagó durante la duración del préstamo, multiplique el valor devuelto por PAGO por el argumento nper.

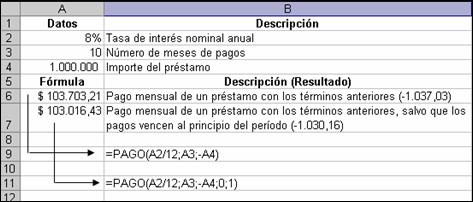

La Figura 46, presenta un ejemplo de la función pago()
Figura 46 Ejemplo de la función pago() |
· Retomando entonces el taller:
La tabla de amortización debe considerar la posibilidad que los préstamos se hagan con el pago de la cuota en forma anticipada o vencida
La hoja debe estar diseñada para reportar hasta 500 periodos de pago, pero usted debe diseñar formatos condicionales, de tal forma que no se presente información donde no debe ser.

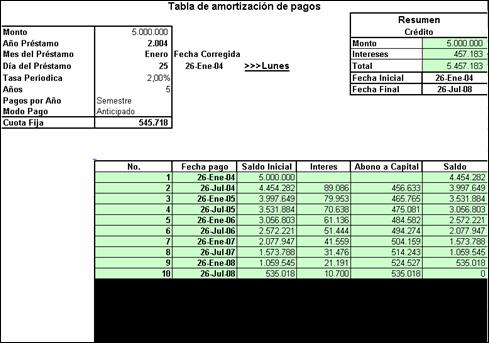

La forma de la tabla debe ser entonces, como se presenta en la figura adjunta.
Aquí es claro que se tiene un préstamo de 5’000.000 a 5 años con pago semestral, se deben realizar 10 pagos, usted puede ver que en la tabla no se presenta ni información ni ceros del periodo 10 en adelante
Debe desarrollarse la aplicación con campos de validación de información para determinar el número de periodos y la forma de pago (Anticipado o vencido)
Debe agregarse a la tabla, un consolidado del préstamo mas los intereses pagados.
Recuerde que la aplicación debe tener opciones de validación, formatos condicionales, funciones lógicas simples o anidadas, funciones lógicas con operadores lógicos (y-o), funciones de búsqueda y fijación de celdas para facilitar la copia de fórmulas.
La empresa Rent- a-car, empieza sus operaciones en febrero de 2004, y su actividad es la del alquiler de diferentes tipos de vehículos.
Cuando un cliente decide alquilar un auto, los costos en que incurre son:
· Costo del alquiler
· Kilometraje recorrido
· Seguro, del cual hay dos tipos:
o Seguro básico (a terceros)
o Un seguro mas amplio que cubre daños propios
De dichos costos, el alquiler básico y el seguro lo cobran por día de uso del auto.
La empresa cobra por cada día de alquiler, sin importar el número de horas que se ha tenido el vehículo, de modo que si se alquila un coche a las 11 p.m, y se devuelve a las 2:00 a.m. del día siguiente se contabilizan dos días.
Existen diferentes categorías de vehículos, de manera que cada categoría tienes asociados precios diferentes. Dichas tarifas se presentan en la Tabla 9
Tabla 9 Costos relativos al alquiler de vehículos |
Por otra parte, la empresa participa como proveedor de servicios del club de automovilistas Rent-a-car, el cual proporciona tarjetas a sus asociados. La posesión de dicha tarjeta da derecho a un 5% por el alquiler de un auto.
Desarrolle un modelo de hoja de cálculo que permita realizar una factura por alquiler de un coche de forma rápida y eficiente, y además, de manera que se evite al máximo cometer errores, como por ejemplo insertar una categoría que no existe
